Linux网络包接收过程

Linux网络包接收过程：深入理解高性能网络编程的基石

深入理解Linux底层，尤其是网络包接收过程，是解决线上性能瓶颈的必备技能。本文将以图解的方式，带你深入Linux内核，揭秘网络包从网卡到达recvfrom的整个旅程。

1. Linux网络收包总览

在TCP/IP分层模型中，Linux内核主要实现了链路层、网络层和传输层。网卡驱动负责链路层，内核协议栈实现网络层和传输层，并通过socket接口向上层应用提供服务。

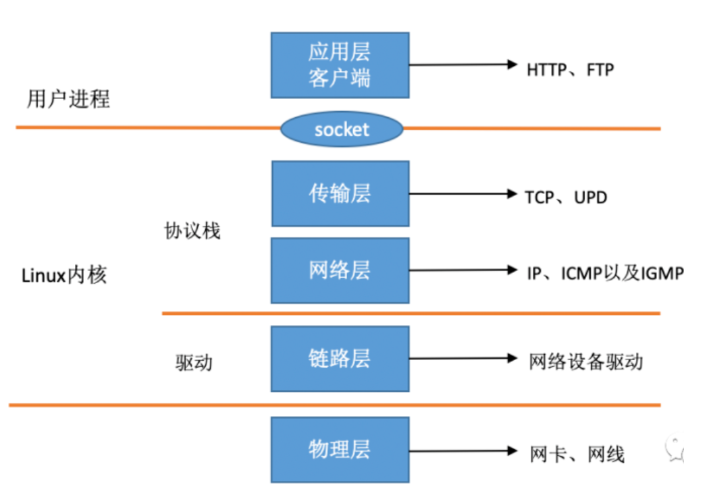

下图展示了Linux视角的网络协议栈：

graph LR
    subgraph 用户空间
        A["应用层 (Nginx, FTP等)"]
    end

    subgraph 内核空间
        B[Socket接口]
        C["传输层 (TCP, UDP)"]
        D["网络层 (IP, ARP, ICMP)"]
        E["链路层 (网卡驱动)"]
    end

    subgraph 硬件
        F[网卡]
        G[网线]
    end

    A -- 数据交互 --> B
    B -- 数据包 --> C
    C -- 数据包 --> D
    D -- 数据帧 --> E
    E -- 电信号 --> F
    F -- 物理信号 --> G

• 应用层： 常见的网络应用，如 Nginx、FTP 等。

• Socket 接口： 内核提供给用户空间的编程接口。

• 传输层**：** TCP 和 UDP 协议的实现。

• 网络层**：** IP、ARP 和 ICMP 等协议的实现。

• 链路层**：** 网卡驱动程序，负责与网卡硬件交互。

• 网卡**：** 接收和发送网络数据的硬件设备。

• 网线： 连接网卡和网络的物理介质。

当网络数据包到达网卡后，Linux内核的处理流程大致如下：

(图2) Linux内核****网络收包总览

graph LR
    subgraph 网络硬件
        A1["网卡"]
        A2["网线"]
    end

    subgraph 网卡驱动
        B1["网卡驱动程序"]
        B2["RingBuffer"]
        B3["DMA引擎"]
        B4["硬中断处理函数"]
        B5["NAPI机制"]
        A1 --> B1
        B1 --> B2
        B1 --> B3
        B1 --> B4
        B1 --> B5
    end

    subgraph Linux内核
        subgraph 中断处理
            C1["硬中断"]
            C2["软中断"]
            B4 --> C1
            C1 --> C2
        end

        subgraph ksoftirqd线程
            D1["ksoftirqd线程"]
            C2 --> D1
        end

        subgraph 网络协议栈
            E1["net_rx_action"]
            E2["igb_poll"]
            E3["netif_receive_skb"]
            E4["ip_rcv"]
            E5["udp_rcv"]
            D1 --> E1
            E1 --> E2
            E2 --> E3
            E3 --> E4
            E4 --> E5
        end

        subgraph Socket层
            F1["Socket接收队列"]
            E5 --> F1
        end
    end

    subgraph 用户空间
        G1["用户进程"]
        G2["recvfrom系统调用"]
        F1 --> G2
        G2 --> G1
    end

    链路层(网卡驱动) --> Linux内核
    Linux内核 --> 用户空间

1. 网卡****接收数据： 网卡通过 DMA 方式将数据帧写入内存的 RingBuffer。

2. 硬中断： 网卡触发硬中断通知 CPU。

3. 硬中断处理函数： 快速响应，发起软中断请求。

4. ksoftirqd线程： 处理软中断，调用驱动的 poll 函数。

5. poll函数： 轮询收包，送入协议栈。

6. 协议栈处理： 数据包逐层处理（net_rx_action, igb_poll, netif_receive_skb, ip_rcv, udp_rcv）。

7. Socket接收队列： 数据包最终放入 Socket 接收队列。

8. recvfrom系统调用： 用户进程从 Socket 接收队列获取数据。

2. Linux启动：收包前的准备工作

在接收网络包之前，Linux内核需要进行一系列初始化工作，包括：

2.1 创建ksoftirqd内核线程

Linux的软中断处理在专门的内核线程（ksoftirqd）中进行。系统初始化时，通过smpboot_register_percpu_thread调用spawn_ksoftirqd创建ksoftirqd线程。

(图3) 创建ksoftirqd内核线程

graph LR
    A[系统初始化] --> B[kernel/smpboot.c]
    B --> C[smpboot_register_percpu_thread]
    C --> D[kernel/softirq.c]
    D --> E[spawn_ksoftirqd]
    E --> F[创建ksoftirqd进程]
    F --> G[线程循环函数]
    G --> H[ksoftirqd_should_run]
    G --> I[run_ksoftirqd]
    H --> J[判断是否有软中断]
    I --> K[处理软中断]

• ksoftirqd_should_run：判断是否有软中断需要处理。

• run_ksoftirqd：处理软中断。

2.2 网络子系统初始化

通过subsys_initcall调用net_dev_init函数初始化网络子系统。

(图4) 网络子系统初始化

graph LR
    A[内核初始化] --> B[subsys_initcall]
    B --> C[net/core/dev.c]
    C --> D[net_dev_init]
    D --> E[为每个CPU分配softnet_data]
    E --> F[初始化poll_list和数据队列]
    F --> G[注册NET_TX_SOFTIRQ和NET_RX_SOFTIRQ处理函数]
    G --> H["open_softirq(NET_TX_SOFTIRQ, net_tx_action)"]
    G --> I["open_softirq(NET_RX_SOFTIRQ, net_rx_action)"]

• 为每个CPU分配softnet_data结构。

• 初始化poll_list和数据队列。

• 注册NET_TX_SOFTIRQ和NET_RX_SOFTIRQ的处理函数（net_tx_action和net_rx_action）。

2.3 协议栈注册

通过fs_initcall调用inet_init函数注册网络协议栈处理函数。

(图5) AF_INET协议栈注册

graph LR
    A[内核初始化] --> B[fs_initcall]
    B --> C[net/ipv4/af_inet.c]
    C --> D[inet_init]
    D --> E[注册IP协议处理函数ip_rcv]
    E --> F["dev_add_pack(&ip_packet_type)"]
    F --> G[注册到ptype_base]
    D --> H[注册TCP协议处理函数tcp_v4_rcv]
    H --> I["inet_add_protocol(&tcp_protocol, IPPROTO_TCP)"]
    I --> J[注册到inet_protos]
    D --> K[注册UDP协议处理函数udp_rcv]
    K --> L["inet_add_protocol(&udp_protocol, IPPROTO_UDP)"]
    L --> J
    D --> M[注册ICMP协议处理函数icmp_protocol]
    M --> N["inet_add_protocol(&icmp_protocol, IPPROTO_ICMP)"]
    N --> J

• 注册UDP协议处理函数udp_rcv。

• 注册TCP协议处理函数tcp_v4_rcv。

• 注册IP协议处理函数ip_rcv。

• 将协议处理函数注册到inet_protos（用于传输层）和ptype_base（用于网络层）数据结构中。

2.4 网卡驱动初始化

驱动程序通过module_init向内核注册初始化函数。以igb网卡驱动为例，通过pci_register_driver注册igb_driver。

(图6) 网卡驱动初始化

graph LR
    A[驱动加载] --> B[module_init]
    B --> C[drivers/net/ethernet/intel/igb/igb_main.c]
    C --> D["pci_register_driver(&igb_driver)"]
    D --> E[内核识别igb网卡]
    E --> F[调用igb_probe]
    F --> G[注册ethtool接口]
    G --> H[drivers/net/ethernet/intel/igb/igb_ethtool.c]
    F --> I[注册net_device_ops接口]
    I --> J[igb_open等函数]
    F --> K[注册NAPI poll函数]
    K --> L[igb_poll]

• 注册ethtool接口。

• 注册net_device_ops接口（包含igb_open等函数）。

• 注册NAPI poll函数igb_poll。

2.5 启动网卡

通过ifconfig eth0 up等命令启动网卡时，会调用net_device_ops中的igb_open方法。

(图7) 启动网卡

graph LR
    A[ifconfig eth0 up] --> B[net_device_ops]
    B --> C[igb_open]
    C --> D["分配和设置发送/接收描述符 (RingBuffer)"]
    D --> E[igb_setup_all_tx_resources]
    D --> F[igb_setup_all_rx_resources]
    C --> G[注册硬中断处理函数]
    G --> H[igb_request_irq]
    H --> I[igb_request_msix]
    I --> J[igb_msix_ring]
    C --> K[启用NAPI]
    K --> L[napi_enable]

• 分配和设置发送/接收描述符（RingBuffer）。

• 注册硬中断处理函数igb_msix_ring。

• 启用NAPI。

3. 迎接数据的到来

3.1 硬中断处理

当数据帧到达网卡时，首先进入网卡的接收队列。

(图8) 网卡数据硬中断处理过程

graph LR
    A[数据帧到达] --> B[网卡接收队列]
    B --> C[DMA到RingBuffer]
    C --> D[DMA操作完成]
    D --> E[网卡触发硬中断]
    E --> F[CPU响应中断]
    F --> G[调用硬中断处理函数]
    G --> H[igb_msix_ring]
    H --> I["记录中断频率(igb_write_itr)"]
    H --> J["调度NAPI软中断(napi_schedule)"]

1. 网卡DMA数据到RingBuffer： 网卡DMA引擎将数据包写入内存RingBuffer，CPU无感知。

2. 触发硬中断： 网卡向CPU发送硬中断信号。

3. 硬中断处理函数：

   1. 调用igb_write_itr记录中断频率。

   2. 调用napi_schedule调度NAPI软中断。

3.2 ksoftirqd内核线程处理软中断

(图9) ksoftirqd内核线程

graph LR
    A[硬中断触发软中断] --> B[ksoftirqd内核线程]
    B --> C[检查软中断请求]
    C --> D[ksoftirqd_should_run]
    D --> E["读取local_softirq_pending()标记"]
    E -- 有NET_RX_SOFTIRQ --> F[执行软中断处理]
    F --> G[run_ksoftirqd]
    G --> H[调用__do_softirq]
    H --> I[根据软中断类型调用action]
    I -- NET_RX_SOFTIRQ --> J[net_rx_action]

1. 检查软中断请求：ksoftirqd_should_run检查是否有NET_RX_SOFTIRQ软中断待处理。

2. 执行软中断处理：run_ksoftirqd调用__do_softirq。

3. NET_RX_SOFTIRQ处理： 根据软中断类型调用net_rx_action。

4. NAPI poll函数收包：net_rx_action调用网卡驱动注册的igb_poll函数。

5. 处理接收队列：igb_poll调用igb_clean_rx_irq从RingBuffer取出数据包。

6. GRO处理和SKB传递：igb_clean_rx_irq调用napi_gro_receive进行GRO处理，然后调用netif_receive_skb传递SKB到协议栈。

3.3 网络协议栈处理

(图10) 网络协议栈处理

graph LR
    A[igb_clean_rx_irq] --> B[napi_gro_receive]
    B --> C[GRO处理]
    C --> D[netif_receive_skb]
    D --> E[__netif_receive_skb_core]
    E --> F[遍历ptype_base哈希表]
    F --> G[找到IP协议处理函数ip_rcv]
    G --> H[ip_rcv]
    H --> I[Netfilter PRE_ROUTING钩子]
    I --> J[ip_rcv_finish]
    J --> K[路由查找]
    K --> L[ip_local_deliver]
    L --> M[IP分片重组]
    M --> N[Netfilter LOCAL_IN钩子]
    N --> O[ip_local_deliver_finish]
    O --> P[查找UDP/TCP处理函数]
    P --> Q[udp_rcv/tcp_v4_rcv]
    Q --> R[Socket接收队列]

1. SKB接收：netif_receive_skb接收SKB并分发到协议栈。

2. 协议类型判断和分发：__netif_receive_skb_core根据协议类型分发SKB，找到IP协议处理函数ip_rcv并调用。

3.4 IP协议层处理

graph LR
    A[__netif_receive_skb_core] --> B[ip_rcv]
    B --> C[Netfilter PRE_ROUTING钩子]
    C --> D[ip_rcv_finish]
    D --> E[ip_route_input_noref/ip_route_input_mc 路由查找]
    E --> F[设置dst->input为ip_local_deliver]
    F --> G["调用dst_input (实际调用ip_local_deliver)"]
    G --> H[ip_local_deliver]
    H --> I[IP分片重组]
    H --> J[Netfilter LOCAL_IN钩子]
    H --> K[ip_local_deliver_finish]
    K --> L[从inet_protos数组查找UDP/TCP处理函数]
    L --> M["调用ipprot->handler (UDP调用udp_rcv)"]

1. IP协议层接收处理：ip_rcv进行Netfilter PRE_ROUTING钩子处理，然后调用ip_rcv_finish。

2. IP路由和本地交付：ip_rcv_finish进行路由查找，设置dst->input为ip_local_deliver，然后调用dst_input（实际调用ip_local_deliver）。

3. IP本地交付：ip_local_deliver进行IP分片重组，Netfilter LOCAL_IN钩子处理，然后调用ip_local_deliver_finish。

4. IP协议分发到上层协议：ip_local_deliver_finish根据IP包协议字段分发到上层协议，从inet_protos数组查找UDP/TCP处理函数，然后调用ipprot->handler（UDP调用udp_rcv）。

3.5 UDP协议层处理

graph LR
    A[ip_local_deliver_finish] --> B[udp_rcv]
    B --> C[__udp4_lib_rcv]
    C --> D[__udp4_lib_lookup_skb查找Socket]
    D --> E[udp_queue_rcv_skb将SKB入队到Socket接收队列]

1. UDP协议层接收处理：udp_rcv调用__udp4_lib_rcv。

2. UDP查找Socket和入队：__udp4_lib_rcv通过__udp4_lib_lookup_skb查找Socket，然后udp_queue_rcv_skb将SKB入队到Socket接收队列。

4. recvfrom系统调用

(图11) socket内核数据机构

graph LR
    A[用户进程] --> B["recvfrom (glibc库函数)"]
    B --> C[系统调用]
    C --> D[陷入内核态]
    D --> E["sys_recvfrom (系统调用入口)"]
    E --> F[inet_recvmsg]
    F --> G["sk->sk_prot->recvmsg (UDP调用udp_recvmsg)"]
    G --> H[udp_recvmsg]
    H --> I[__skb_recv_datagram]
    I --> J[访问sk->sk_receive_queue]
    J --> K[如果队列为空且允许等待，则睡眠]
    J --> L["copy_to_user (内核空间数据拷贝到用户空间)"]
    L --> M[recvfrom返回]
    M --> N[返回读取的字节数]
    N --> O[进程切换回用户态]
    subgraph Socket数据结构
    P[socket]
    P --> Q[const struct proto_ops inet_dgram_ops]
    Q --> R[.recvmsg = inet_recvmsg]
    P --> S[struct sock *sk]
    S --> T["sk_prot (struct proto udp_prot)"]
    T --> U[.recvmsg = udp_recvmsg]
    S --> V["sk_receive_queue (接收队列)"]
end

(图 12) recvfrom函数内部实现过程

graph LR
    A[用户进程] --> B["recvfrom (glibc库函数)"]
    B --> C[系统调用]
    C --> D[陷入内核态]
    D --> E["sys_recvfrom (系统调用入口)"]
    E --> F[inet_recvmsg]
    F --> G["sk->sk_prot->recvmsg (UDP调用udp_recvmsg)"]
    G --> H[udp_recvmsg]
    H --> I["__skb_recv_datagram"]
    I --> J[访问sk->sk_receive_queue]
    J --> K[如果队列为空且允许等待，则睡眠]
    J --> L["copy_to_user (内核空间数据拷贝到用户空间)"]
    L --> M[recvfrom返回]
    M --> N[返回读取的字节数]
    N --> O[进程切换回用户态]

1. **recvfrom**系统调用： 用户进程调用recvfrom，陷入内核态。

2. 系统调用入口：sys_recvfrom调用inet_recvmsg。

3. inet_recvmsg： 调用sk->sk_prot->recvmsg（UDP调用udp_recvmsg）。

4. UDP接收消息处理：udp_recvmsg调用__skb_recv_datagram。

5. 从Socket接收队列读取数据：__skb_recv_datagram访问sk->sk_receive_queue。

6. 数据拷贝到用户空间： 内核将数据拷贝到用户空间。

7. recvfrom返回： 系统调用返回，进程切换回用户态。

5. 总结

通过以上图解和分析，我们可以清晰地看到Linux内核接收网络包的完整过程。从网卡接收数据，到硬中断、软中断、协议栈处理，再到最终用户进程通过recvfrom获取数据，每一步都充满了细节和精妙的设计。
