InnoDB记录结构深度解析

一、InnoDB存储基础单元：页（Page）

  • 页大小：默认16KB，是InnoDB磁盘与内存交互的基本单位。
  • 页作用：所有数据读写操作以页为单位，避免频繁磁盘IO，提升性能。

二、行格式（Row Format）

InnoDB提供4种行格式：Compact、Redundant、Dynamic、Compressed。核心区别在于数据存储方式和溢出处理机制。

三、核心行格式详解

1. Compact行格式

结构组成：
  1. 变长字段长度列表（Variable-Length Field Length List）
    • 逆序存储：所有变长字段（如VARCHAR）的真实数据长度按列顺序逆序存放。
    • 长度表示规则：
  • 若最大长度 ≤ 255字节，用1字节表示实际长度。
  • 若最大长度 > 255字节，根据实际长度选择1或2字节（L≤127用1字节，L>127用2字节）。

  1. NULL值列表（NULL Value List）

    • 二进制位图：每个允许NULL的列对应1位（1表示NULL，0非NULL），按列逆序排列。
    • 字节对齐：不足8位补0，例如3个NULL列用1字节（二进制高位补0）。

  2. 记录头信息（Record Header）

    • 固定5字节，关键标志位：
  • delete_mask：标记记录是否被删除。
  • next_record：下一条记录的相对位置（链表结构）。
  • record_type：记录类型（0-普通，1-B+树非叶节点，2-最小记录，3-最大记录）。
  1. 真实数据（Real Data）
    • 隐藏列：自动添加row_id（可选）、transaction_id（事务ID）、roll_pointer（回滚指针）。
    • CHAR(M)存储：
  • 定长字符集（如ascii）：固定占用M×字符字节，不足填充空格。
  • 变长字符集（如utf8）：长度存入变长字段列表，至少占用M字节。

相比redundant的改进：

  • Compact仅存储非NULL变长字段的实际字节长度（逆序排列），redundant存储所有字段偏移地址
  • Compact使用位图标记NULL列（每列1位），例如3个允许NULL的列仅需1字节存储状态。Redundant则通过偏移量高位标记NULL，每个允许NULL的列需额外占用偏移量空间
  • Compact头信息5字节 包含delete_mask、record_type等核心字段，支持更细粒度的记录管理。redundant头信息6字节，额外包含n_field（列数量）和1byte_offs_flag（偏移量字节数标识），缺少record_type字段
  • 发生行溢出：Compact保留768字节前缀，redundant无优化机制直接存额外页导致更多空间碎片

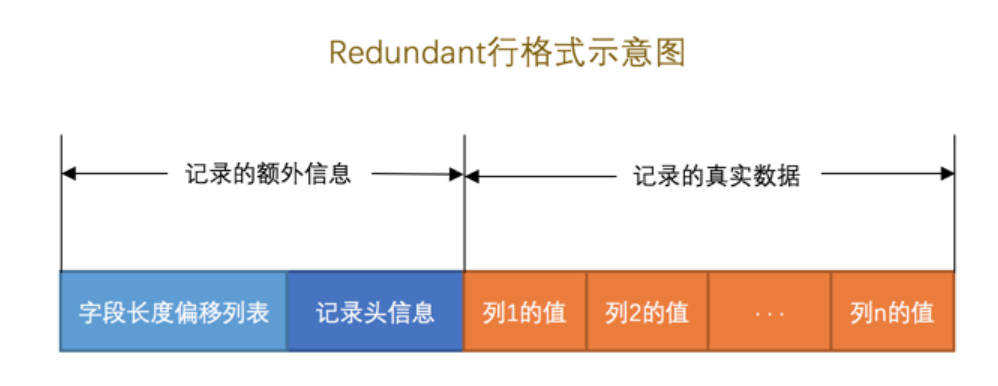

2. Redundant行格式（兼容旧版本）

核心差异：
  • 字段长度偏移列表：所有列（含隐藏列）的结束位置偏移量，逆序存储，通过差值计算列长。
  • NULL处理：偏移量首比特标记NULL，定长列NULL仍占空间（填充0x00），变长列不占。
  • 记录头信息：
    • 6字节，含n_field（列数量）和1byte_offs_flag（偏移量字节数标记）。
    • 无record_type字段。

3. Dynamic与Compressed行格式

  • Dynamic：类似Compact，但所有溢出数据存于溢出页，仅保留20字节指针。
  • Compressed：在Dynamic基础上增加页级压缩，减少存储空间。

适用场景差异

  • Dynamic的优势场景：

    • 适用于超长变长字段（如TEXT/BLOB），溢出数据占比高时，减少原始页空间浪费。
    • 不适用场景：若记录长度普遍小于页容量（16KB），Dynamic与Compact性能差异不大。

  • Compressed的优势场景：

    • 适合存储成本敏感、读多写少的场景（如日志归档、历史数据存储）。
    • 不适用场景：OLTP系统（高频更新）、或CPU资源紧张时，压缩开销可能成为瓶颈。

四、行溢出处理机制

  • 溢出条件：单行数据超过页大小（16KB）阈值（约768字节后存溢出页）。
  • 溢出页管理：
    • 仅保留前缀数据（768字节）在本页，剩余数据存入溢出页。
    • 通过指针链接溢出页，保证主页数据连续性。

五、关键对比与选型建议

特性CompactRedundantDynamic
变长字段存储仅变长字段长度列表全字段偏移列表类似Compact
NULL处理独立NULL列表偏移量首比特标记同Compact
溢出处理部分保留前缀同Compact全部存溢出页
空间效率高较低高
适用场景常规OLTP旧系统兼容大字段频繁更新
格式适用场景不适用场景
Compact通用场景，短记录为主，兼容旧版本大字段频繁访问，存储成本敏感
Dynamic超长变长字段（TEXT/BLOB），溢出数据占比高记录普遍短小，需避免溢出页I/O开销
Compressed读多写少，存储成本敏感（如归档数据）高频写入、CPU资源紧张、OLTP系统

六、总结

  1. 行格式选择：默认使用Dynamic（MySQL 5.7+），平衡空间与性能。
  2. CHAR vs VARCHAR：
    • CHAR适合定长数据（如MD5），减少碎片。
    • VARCHAR节省空间，但频繁更新可能产生碎片。
  3. 避免行溢出：大字段（如TEXT/BLOB）建议分离存储或使用压缩。
  4. NULL优化：尽量使用NOT NULL，减少NULL列表开销。

通过理解InnoDB记录结构，可针对性优化表设计，提升存储效率与查询性能。
